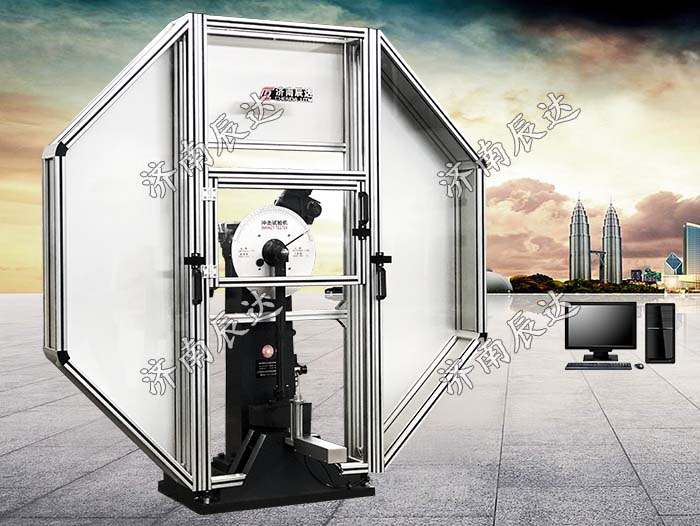

JB-W300Z微機控制常溫全自動擺錘式沖擊試驗機

一、試驗機的用途及特點

本公司生產的JB-W300Z微機控制常溫全自動擺錘式沖擊試驗機是根據國標GB/T3808-2018《擺錘式沖擊試驗機的檢驗》開發的新一代自動送料高科技測試儀器，按國標GB/T229-2020《金屬夏比缺口沖擊試驗方法》對金屬材料沖擊試驗。本機采用更換擺錘的方法可實現300J、150J兩級沖擊能量。所用試樣斷面為10╳10mm。主要對沖擊韌性較大的黑色金屬，特別是鋼鐵及其合金進行試驗。

該產品的試驗原理是計算擺錘沖擊前位能與沖擊后所剩余位能之差，得到所試驗試樣的吸收功。設備動作操作即可以采用手動控制盒控制又可以采用計算機自動控制，操作簡便、工作效率高，利用擺錘沖斷試樣后的剩余能量即可自動揚擺，試驗結果可以保存和打印。在連續做試樣的沖擊試驗時，更能體現其優越性。

二、主要技術規格

1、沖擊能量：             300J、150J

2、度盤刻度范圍及分度值：

3、擺錘力矩：

4、擺錘預揚角：                        150o

5、擺錘中心至沖擊點（試驗中心）距離：  750mm

6、沖擊速度：                          5.2m/s

7、試樣支座跨距：                      40mm

8、試樣支座端部圓弧半徑：              1～1.5mm

9、試樣支座支撐面傾角：                11o

10、沖擊刀圓弧半徑：                   2～2.5mm

11、沖擊刀夾角：                       30o

12、沖擊刀厚度：                       16mm

13、試樣規格：                         10╳10╳55mm

14、試驗機重量：                       約450kg

15、試驗機外型尺寸：                   2124╳600╳1340mm

16、電源：                             三相四線制50Hz380V

17、電機功率：                         380V180W

18、計算機顯示最小分辨力：             0.1J

19、工作條件：

a) 室溫10-35℃范圍內；

b) 相對濕度不大于85%；

c) 周圍無腐蝕性介質、無強磁場干擾的環境中；

d) 安裝在厚度不小于300mm的混凝土地基上或固定在大于880公斤的基礎上；

    機座上安裝基準面的水平度調至0.5/1000以內。
